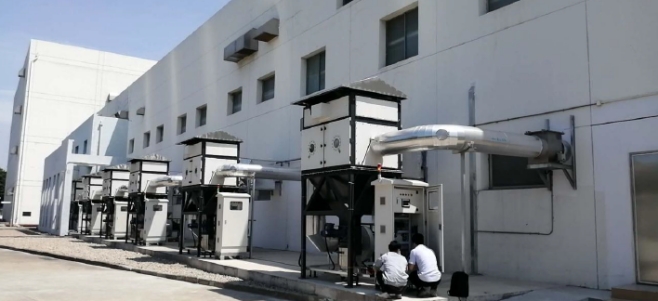

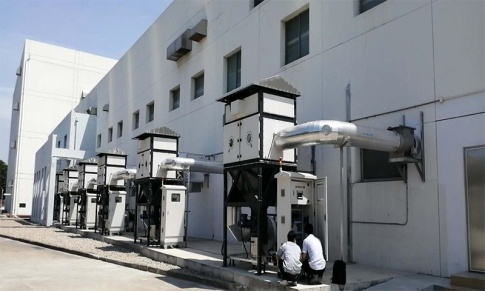

TX-DX-EX—防爆型中央集尘系统
TX-DX-EX系列产品综合国家防爆标准设计的干式除尘主机,以模块化、智能化、高安全为特点,采用分体式结构,专门特殊定制防爆风机,防爆控制电箱、泄压装置、点燃源控制装置等。
防爆型中央集尘系统

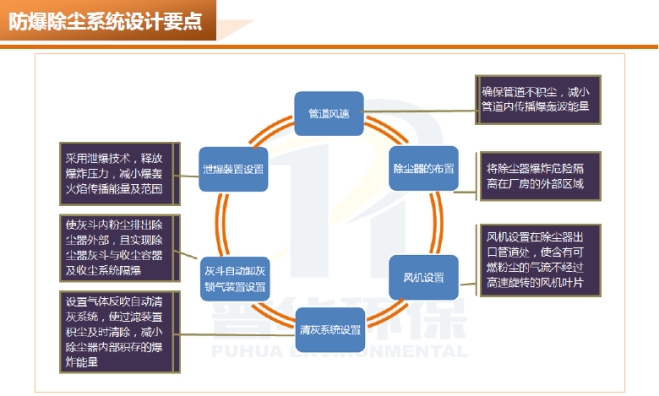

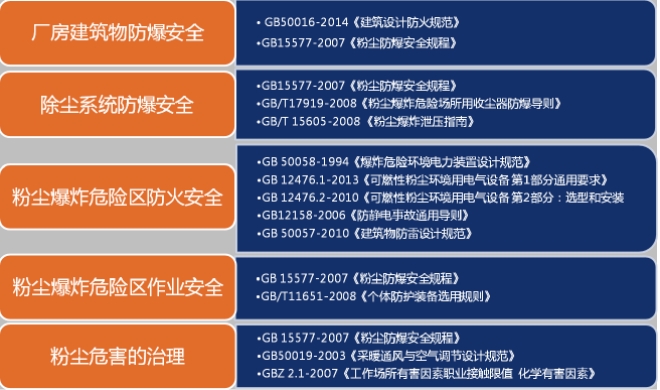

对于易燃易爆粉尘,采用干式除尘系统来处理,就必须从建筑物的设计与布局、点燃源的控制、爆炸的泄压、爆炸的抑制、爆炸隔离、抗爆设计、粉尘控制、惰化等方面综合进行设计和实施,以达到国家标准要求的防爆设计与实施,粉尘爆炸无小事,要坚决杜绝侥幸心理和简化设计要求。
TX-DX-EX系列产品综合国家防爆标准设计的干式除尘主机,以模块化、智能化、高安全为特点,采用分体式结构,专门特殊定制防爆风机,防爆控制电箱、泄压装置、点燃源控制装置等。
整个防爆系统还需要增加管道设计、爆炸抑制装置、爆炸隔离装置等提供安全、完善、高性价的防爆单元,普华有经验和能力提供─体化的防爆综合解决方案。
管道风速要求
管道内的风速应该根据粉尘性质来确定,风速太小,会导致粉尘在管道里面进行堆积,特别对于易燃易爆粉尘,具有极大的安全隐患。风速太大,压力损失会呈平方数增长,而且会加剧对管道的磨损,降低管道的使用寿命。
在除尘系统中,管道内各截面的风速是不等的,气体在管道中的分布也是不均匀的,并且存在涡流现象,一般情况下要保证在风机停止前能吸走管道内粉尘,一般采用的风速比理论风速要高2~4倍。

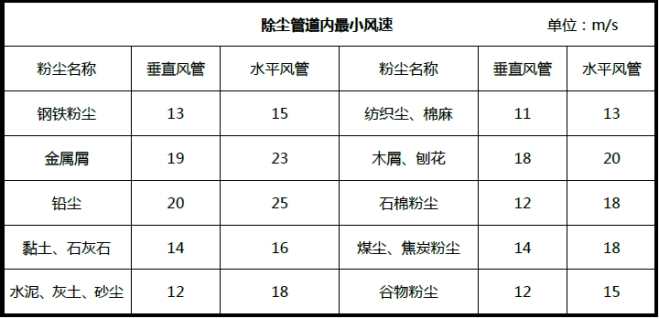

常见除尘管道内的最低气体流速可参考下表。
灰斗自动锁灰装置 在防爆除尘器中,一般会设置锁气卸灰装置,而且具备有防爆功能,保证爆炸的有效隔离。 此卸料装置的叶片间隙长度和间隙宽度都需要经过专业的设计和计算。保证不产生大量摩擦,有效的卸料,同时又可以起到锁气的作用。 | |

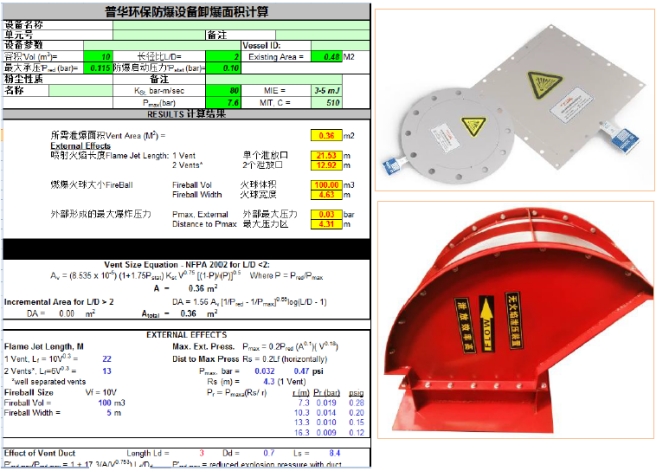

爆炸泄压装置
根据防爆要求的国家及行业标准,设计有专门计算设备泄爆面积的计算软件,有扎实的防爆以及泄爆的理论基础。
爆炸隔离装置
爆炸隔离装置是防爆除尘系统必不可少的组成部分,他在爆炸发生的第一时间阻断爆炸范围的扩大和传播,其尺寸设计以及安装位置、管道材质的要求等都是有规定的,不能随意放置于比较“方便”的位置。

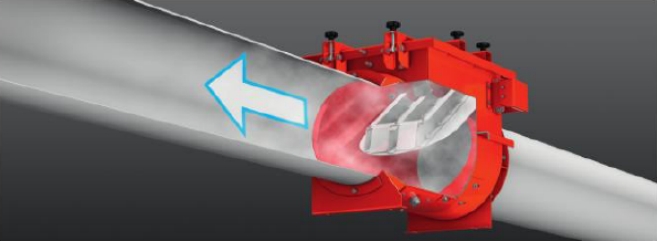

借助抽风的气流使得单向止回阀处于常开状态

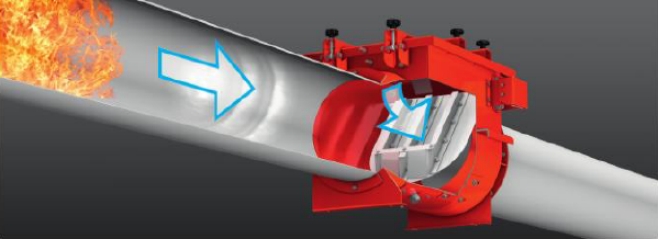

爆炸时阀门叶片可以借助管道内的爆炸压力波被关闭起来

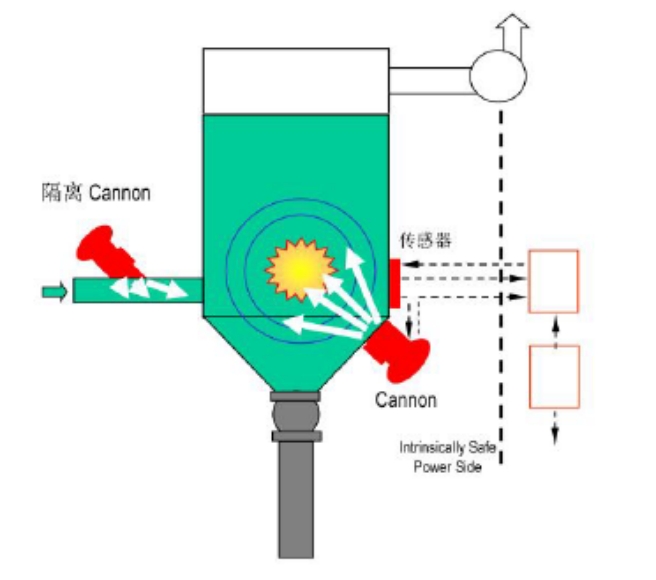

爆炸抑制系统
爆炸抑制系统由三种组件组成∶控制单元、探测单元、抑制单元。
当发生点燃情况时,从点火焰核向外扩散的火球及压力波(因温度升高而形成)会沿着火焰前缘移动。爆炸压力探测器会在短短几毫秒内针对这种压力升高特性做出反应。爆炸抑制控制单元在收到来自压力传感器的信号后,设备会向爆炸抑制器发送信号。爆炸抑制剂会通过特殊设计的喷嘴高速喷入受保护的容器内,然后再分散开包覆火球。如此一来,火球的温度将会迅速下降,避免发生进一步燃烧并降低设备内的爆炸压力。抑制剂通过干扰爆炸反应来发挥作用,通过抑制爆燃火焰前缘的热星,将其温度降低到支持燃烧所需的温度以下。抑爆剂还会在可燃颗粒物之间形成屏障,防止进一步传热。
